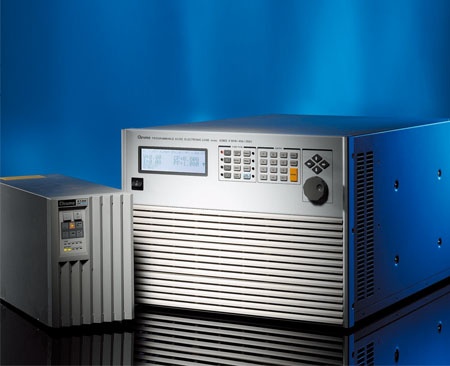

能源回收式交流电子负载 Model 63800R Series

名称：能源回收式交流电子负载 Model 63800R Series
型号：63800R系列
品牌：Chroma
描述：Chroma 63800R系列产品为具备能源回收功能的交流电子负载，此系列产品以3U机体高度具备最大15kVA拉载功率，...

服务热线：021-54382635

产品概述

主要特点

选型指南

资料下载

Chroma 63800R系列产品为具备能源回收功能的交流电子负载，依使用功率9kVA/12kVA/15kVA分为三个型号。此系列产品以3U机体高度具备最大15kVA拉载功率，实现高功率密度设计；单一机体就具备单相、三相拉载模式，可泛用于各类型交流电压源产品；透过主从控制，可实现多台单机并联组合，提供更大的拉载功率满足测试需求。

63800R系列可提供用户完善的节能方案，透过其能源回收机制，被测物在拉载测试中所消耗的能量可高效率经由机器回馈到电网，而不是在测试过程以热能消耗，达成环保节能的目的。借此，63800R系列可适用于市面上各项绿能相关产业测试，如储能系统ESS、混合型太阳能逆变器(Hybrid PV Inverter)、电动车交流充电设备(AC EVSE)，以及双向车载充电器(BOBC)的V2L、V2H应用等。

此外，针对不断电系统UPS测试，对比传统的交流负载多是以耗能原件将功率消耗，63800R系列藉由能源回收功能，不仅无废热问题，在大功率测试时也可大幅节省电费；同时Chroma 63800R系列也可符合IEC 62040-3 UPS Efficiency Measurement non-Linear测试要求规范，提供UPS测试完整的解决方案。

Chroma 63800R系列使用先进的全数位式控制技术，除基本拉载设定外，还可提供拉载/卸载角度、拉载电流Slew Rate等进阶设定，且拉载时可达到线性负载等级的高精准度。为配合被测物电压源的快速变动， Chroma 63800R系列开发全新的Stand-By待机投入功能，可在被测物于待载、切离时保持Load On，并等电压源启动后瞬间拉载，此功能可取代人为介入调整负载的设定或保护，适用于全自动化智慧工厂的测试流程。

除定电流、定功率、定阻抗等基本功能之外，Chroma 63800R系列还具备Rectified、Lead/Lag等进阶操作模式，借此可模拟整流性负载和电容性、电感性负载特性。此外也可透过独特的半周拉载功能，模拟SCR和TRIAC元件特性，针对调温、调光的家用电器、保护开关等负载特性做模拟，测试电压源的输出稳定度。

63800R系列使用5吋LCD全触控萤幕，搭配直观简便的UI接口可让用户快速熟悉仪器操作；远端接口则有USB、LAN、及选配的GPIB或CAN接口，可藉由电脑和Chroma SoftPanel软件进行快速的数位控制；此外Chroma也提供仪器的控制驱动器，用户可藉由LabVIEW软件来做控制系统的程式整合应用。

高功率密度的能源回收交流负载

Chroma 63800R系列产品为高精度的切换式交流电子负载，藉由高功率密度设计以3U高机身实现最大15kVA拉载功率，且透过精密的双向电源技术完成最大89%高效率能源回收功能，可将测试功耗回馈至厂内电网。透过数位控制精准的锁频、锁相能力，Chroma 63800R系列可由单一机体实现单相和三相拉载模式，适用于各类型交流源或具备逆变功能产品的拉载测试，如家用/商用型离线式光伏逆变器、不断电系统、及交流车用充电桩等。

63800R系列能源回收式交流电子负载搭配系统应用时，3U机体高度可为柜体带来更多空间弹性，而能源回收功能解决传统RLC负载箱的废热问题，进而节省散热配置成本，在测试不同待测物时，单/三相功能更可取代须准备多组的传统负载。无论在成本、空间、应用或配线，63800R系列皆具有更完整的优势，带来更经济可靠的解决方案。

直观的触控操作介面

63800R系列能源回收式交流电子负载配备触控式操作萤幕，提供直观的UI介面让用户快速进行多项设定和操作。交流负载的进阶功能如拉载/卸载角度、拉载电流Slew Rate等设定，皆隐藏于右上角More Setting功能，使主设定画面简洁干净。而透过全屏模式，可将所有量测值扩展至全屏，适用于完成输入设定后的观察环节，提供用户更清楚的量测参数画面。

主功能页面
锁定屏幕
全屏模式 (量测值)
旋钮输入模式
三相统一设定
总功率显示
机器输出中
进阶设定选项
输出模式选择
电压频率设定
量测值显示
更多量测值 (可左右滑动)

▲ 进阶模式

▲ 全屏模式

并网及能源回收之安全保护机制

Chroma 63800R系列能源回收式交流电子负载具备并网及能源回收功能，且针对能源回收的设备入电端设计完整的保护措施。当63800R系列侦测到并网端的交流电有过电压、欠电压、频率异常、三相不平衡、过电流等异常情形，会瞬间跳出警告并停止拉载，同时使并网端的电源模组进入闭锁状态以维护用户安全，在确认电网状态正常后重启机器以再次并网，实现完善的并网保护机制。

全面的交流负载模拟功能

Chroma 63800R系列能源回收式交流电子负载具备全面的交流负载模拟功能，针对一般负载、整流性负载、及电感性/电容性负载，分别具备不同操作模式来进行负载模拟。

一般负载

63800R系列提供完整的定电流CC、定功率CP、以及定电阻CR模式，此功能可广泛使用于模拟各类型交流负载特性。在定电流CC和定功率CP模式中，可设定拉载的功率因素(PF)或峰值因素(CF)，其中PF以Lead/Lag来定义电流超前/落后电压，此外也可透过Priority设定，同时编程PF、CF两者。而定电阻模式下，PF值恒为1，可模拟线性阻抗迅速反应待测物的电压源变化，如电压中断的暂态拉载测试等。

▲ CC Mode主画面 (三相)

▲ CF/PF参数Priority设定

▲ 以CR Mode进行电压中断拉载测试

整流性负载

针对整流性负载或非线性负载，如传统逆变器、UPS、整流开关、声光调控设备、具变频功能的机电装置等，Chroma 63800R系列提供专门的CC Rectified和CS Rectified模式，依定电流或定视在功率之测试需求，额外设定拉载的CF值制造尖波电流，伴随高稳定度的Slew Rate控制，精准模拟出各类型非正弦波的拉载电流。

▲ CC Rectified Mode主画面 (三相)

▲ CS Rectified Mode主画面 (单相)

▲ Rectified模式 (CF=3)

电感性及电容性负载

现实中许多用电设备因使用被动元件而呈现电感性或电容性，其特性为拉载电流会超前或落后电压，于此Chroma 63800R系列可藉由特定的CC Lead/Lag 和CS Lead /Lag模式，在定电流或定视在功率的测试条件下，调整电流与电压的相位差(Deg)以模拟各类型的电感性或电容性负载特性。

▲ CC Lead/Lag Mode主画面 (三相)

▲ CS Lead/Lag Mode主画面 (单相)

▲ Lead/Lag模式 (Deg=90º)

半周拉载功能

Chroma 63800R系列能源回收式交流电子负载于CC Rectified模式配备半周拉载功能。在电压、电流为正弦波条件下，提供正半周、负半周，以及模拟SCR/TRIAC开关特性的90度Leading Edge、Trailing edge等半周拉载。用户可藉由拉载此特殊电流波型，模拟调温/调光的家用电器、保护开关等，使用SCR/TRIAC元件相关被测物的负载特性，测试电压源的输出稳定度。

▲ 半周拉载功能选单

▲ 正半周拉载波型

▲ 90˚ Leading Edge拉载波型

Stand-By待机投入功能

63800R系列能源回收式交流电子负载透过先进的控制演算法及精准迅速的侦测回路，实现全新的Stand-By待机投入功能。针对线路突然开路或电压源瞬间中断的测试情境，可透过侦测待测物电压消失，快速切换待载状态以回避电流源开路情境。若无此特性，切换式负载将因来不及反应电压变化而生成反向高压，进而跳过电压保护中断测试流程。此外，Chroma 63800R系列也支援在电压源启动前先Load On待载，一旦电压源启动立即切换拉载状态，实现快速的待载启动测试。使用者仅须完成拉载设定并Load On，即可在测试流程中随意使电压源中断，此特性使Chroma 63800R系列适用于交流车用充电桩(AC EVSE)的动态拉载、OCP/OPP拉载、刷卡充电等测试项目，以及逆变器、不断电电源的待载开机、备援电源切换等测试。

▲ Stand-By待机投入功能适用于被测物中断测试

▲ Stand-By待机投入功能实现快速的待载启动测试

电动车充电桩的节能测试方案

63800R系列能源回收式交流電子負載藉由高功率密度和高效率能源回收等特性，在測試領域提供交流電動車充電樁(AC EVSE)全新的節能省碳方案。傳統使用的負載箱不僅體積龐大，更因為將測試能量轉為熱能，造成大量能源耗費，同時須配置對應的置冷系統來避免環境過熱，而Chroma 63800R系列具備最高89%效率之能源回收功能，以使用滿功率拉載為例，一台設備每年可替產線節省116,946kWh的電力，相當於45,258kg的碳排放量，除了達到節能目的之外，亦可大幅縮減置冷成本，且3U高機身對比龐大笨重的負載箱，可帶來更彈性的測試配置。此外，Chroma 63800R系列配備完整的CC、CP、CR拉載模式，符合AC EVSE的CCID/RCD漏電流要求標準，可提供更經濟且可靠的老化測試、拉載特性測試之解決方案。

*可加购Chroma 63800R专用Inrush Current Limiter Box于AC EVSE和AC EV Charger测试应用。
*参考国际之能源资讯管理局资讯，1kWh功率消耗约0.855磅(0.387公斤)碳排放。

主从机并联功能

Chroma 63800R系列能源回收式交流电子负载具备主从机(Master-Slave)并联功能，能以总并联台数最多三台来满足更高的拉载功率需求。用户可藉由连接三台同功率63800R系列产品，以一台主机加二台从机的并联架构，实现9U硬体高度内含总拉载功率45kVA的高功率密度配置。

*Chroma 63800R系列产品并联后，操作设定仅支持三相模式。
