- 名称:PA2000mini功率分析仪
- 型号:PA2000mini
- 品牌:致远电子
- 描述:PA2000mini是一款能进行移动便携测量的功率分析仪。在体积和重量得到进一步优化的同时,功率测量精度还能保...
服务热线:021-54382635

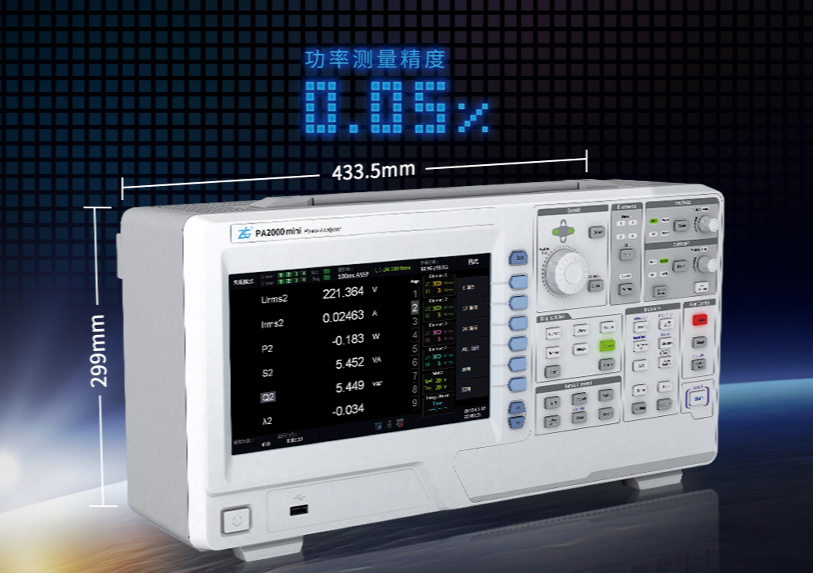

PA2000mini是一款能进行移动便携测量的功率分析仪。在体积和重量得到进一步优化的同时,功率测量精度还能保证0.05%,是户外光伏现场验收测试、高铁逆变器检测,较为合适的测试伙伴。
输入参数:
输入参数
|
参数描述
|
测量量程
|
电压
|
1.5V,3V,6V,10V,15V,30V,60V,100V,150V,300V,600V,1000V,1500V(峰值因数1.33)
|
电流
|
直接输入 (峰值因数为 3)
|
5A:10mA、20mA、50mA、100mA、200mA、500mA、1A、2A、5A
|
传感器输入(峰值因数为 3)
|
50mV、100mV、200mV、500mV、1V、2V、5V、10V
|
连续最大允许输入值
|
电压
|
峰值 2000V 或 RMS 值 1300V,取两者较小值
|
电流
|
直接输入
|
5A:峰值 15A 或 RMS 值 6.5A,取两者较小值
|
传感器输入
|
峰值不得超过量程的 4 倍,有效值不得超过量程的2倍
|
瞬时最大允许输入值(≤ 1s)
|
电压
|
峰值 3000V 或 RMS 值 1500V,取两者较小值
|
电流
|
直接输入
|
5A:峰值 22.5A 或 RMS 值 10A,取两者较小值
|
传感器输入
|
峰值不得超过量程的 5 倍,有效值不得超过量程的3倍
|
输入阻抗
|
PA2000mini
|
电压输入阻抗
|
输入电阻:2MΩ,输入电容:10pF
|
电流输入阻抗
|
输入电阻:100mΩ,输入电感:0.07μH
|
传感器电压输入阻抗
|
输入电阻:1MΩ,输入电容:45pF
|
输入参数
|
PA2000mini
|
输入带宽
|
DC,0.1Hz~500KHz
|
采样率
|
500KS/s
|
最大连续共模电压
|
1000Vrms
|
便携式功率分析仪
户外移动测试合作伙伴
0.05%功率测量精度
PA2000mini是一款能进行移动便携测量的功率分析仪。在体积和重量得到进一步优化的同时,功率测量精度还能保证0.05%,是户外光伏现场验收测试、高铁逆变器检测,较为合适的测试伙伴。
光伏风电现场验收
许多太阳能光伏发电站与风力发电站都处在偏远的山区或者屋顶,条件恶劣,许多时候连供电都是难题,这就需要功率分析仪在测试准确的前提下,还需要更便携,PA2000mini功率分析仪体积小,带电池,可连续工作3~4个小时,非常适合光伏风电现场验收环境
系统集成
PA2000mini功率分析仪致力于为您提供方便的测试体验,4通道0.05%精度的功率测量板卡加上电机测试板卡,可轻松完成大部分的日常测量应用,标配的多种协议接口配合上机架套件可更方便进行系统集成。
|
PA8000
|
PA6000H
|
PA5000H
|
PA2000mini
|
基本功率精度
|
0.01%读数+0.03%量程
|
0.01%读数+0.03%量程
|
0.05%读数+0.05%量程
|
0.05%读数+0.05%量程
|
带宽
|
DC,0.1Hz~5MHz
|
DC,0.1Hz-2MHz
|
DC,0.1Hz~5MHz
|
DC,0.1Hz~500KHz
|
分采样率
|
2MS/s
|
2MS/s
|
2MS/s
|
500KS/s
|
输入单元数
|
7通道
其中可任意选配电机板卡
|
7通道
其中可任意选配电机板卡
|
7通道
其中可任意选配电机板卡
|
4通道功率卡+1通道电机卡
|
电压量程
|
15V、30V、60V、
100V、150V、300V、
600V、1000V、1500V(峰值因数1.33)
|
15V、30V、60V、
100V、150V、300V、
600V、1000V、1500V(峰值因数1.33)
|
1.5V、3V、6V、
15V、30V、60V、
100V、150V、300V、
600V、1000V、1500V(峰值因数1.33)
|
300mV、1V、3V、
10V、30V、100V、
300V、600V、1000V、1500V(峰值因数1.33)
|
电流量程
|
直接输入
|
5A:10mA、20mA、50mA、100mA、200mA、500mA、1A、2A、5A
|
5A:10mA、20mA、50mA、100mA、200mA、500mA、1A、2A、5A
|
5A:10mA、20mA、50mA、100mA、200mA、500mA、1A、2A、5A
|
5A:10mA、30mA、100mA、300mA、1A、3A、5A
|
50A:1A、2.5A、5A、10A、25A、50A
|
50A:1A、2.5A、5A、10A、25A、50A
|
50A:1A、2.5A、5A、10A、25A、50A
|
外部传感器输入
|
50mV、100mV、200mV、500mV、1V、2V、5V、10V
|
50mV、100mV、200mV、500mV、1V、2V、5V、10V
|
50mV、100mV、200mV、500mV、1V、2V、5V、10V
|
30mV、100mV、300mV、1V、3V、10V
|
电压输入阻抗
|
输入电阻:2MΩ
输入电容:10pF
|
输入电阻:2MΩ
输入电容:10pF
|
输入电阻:2MΩ
输入电容:10pF
|
输入电阻:5MΩ
输入电容:5pF
|
电流输入阻抗
|
5A 输入电阻:100mΩ
输入电感:0.07μH
|
5A 输入电阻:100mΩ
输入电感:0.07μH
|
5A 输入电阻:100mΩ
输入电感:0.07μH
|
5A 输入电阻:100mΩ
输入电感:0.07μH
|
50A 输入电阻:5mΩ
输入电感:0.07μH
|
50A 输入电阻:5mΩ
输入电感:0.07μH
|
50A 输入电阻:5mΩ
输入电感:0.07μH
|
电压、电流精度保证范围
|
1%~110%
|
1%~110%
|
1%~110%
|
1%~130%
|
谐波测量
|
500次
|
500次
|
500次
|
128次
|
多电机板卡支持
|
支持
|
支持
|
支持
|
不支持
|
显示器
|
12.1寸彩色液晶
|
12.1寸彩色液晶
|
12.1寸彩色液晶
|
9寸彩色液晶
|
数据更新率
|
10ms、50ms、100ms、200ms、500ms、1s、2s、5s、10s、20s、1ms-20s之间支持用户自定义。
|
10ms、50ms、100ms、250ms、500ms、1s、2s、5s、10s、20s、自定义。
|
10ms、50ms、100ms、200ms、500ms、1s、2s、5s、10s、20s、1ms-20s之间支持用户自定义。
|
50ms、100ms、200ms、500ms、1s、2s、5s、10s、20s。
|
接口
|
GPIB、1000Mbit LAN、RS-232、USB2.0 HighSpeed Device、USB2.0 High Speed Host、U盘
|
GPIB、1000Mbit LAN、RS-232、USB2.0 HighSpeed Device、USB2.0 High Speed Host、U盘
|
GPIB、1000Mbit LAN、RS-232、USB2.0 HighSpeed Device、USB2.0 High Speed Host、U盘
|
GPIB、1000Mbit LAN、RS-232、USB2.0 HighSpeed Device、USB2.0 High Speed Host、U盘
|
