介绍两种常见的蓝菲光学均匀光源系统

发布时间: 2015-12-03   浏览次数:   作者:卓定科技

      在上一期的博文中,我们讨论了均匀光源系统的用途,现在我们介绍两种常见的蓝菲光学均匀光源系统。作为均匀光源系统的全球领导者,蓝菲光学能够提供很多种优质的均匀光源。按照输出光源的种类来分,可以分为卤素灯光源系统、氙灯-卤素灯光源系统、氙灯光源系统、LED光源系统、太阳光谱均匀光源系统及定制光源系统等等,其中前两种是非常常见的,今天我们重点介绍一下。

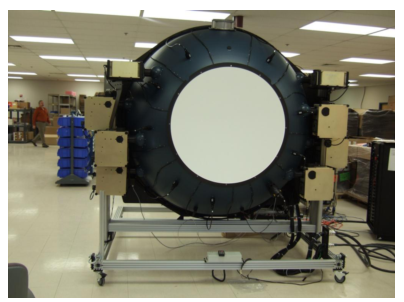

卤素灯均匀光源系统:

      蓝菲光学的卤素灯均匀光源系统提供均匀光谱辐射的扩展光源,用于测试和校准焦平面阵列、成像传感器、相机,同时可以用于光谱仪的像素增益归一化、线性度、MTF、光谱响应度及量子效率等参数的测试。



      蓝菲光学的卤素灯均匀光源系统(以下简称为USS系统)性能优越,设计灵活。系统利用蓝菲光学的ILHS和EHLS稳定光源,在3000K条件下实现从最小输出至最大输出。系统积分球尺寸有直径6、8、12和20英寸可选,搭配专用的LPS直流电源、可同时保存100个校准因子的SC-6000辐射计及MC-1000电动机控制器。这是一套具有可变辐射率控制的自动化系统或手动控制的系统。为确保极佳的线性度,USS系统设计配有亮度/辐射监测仪,监测积分球开口输出光的辐射功率,所有的USS系统均可配置亮度监测,同时还提供额外的校准附件。系统有手动控制和全自动两种,后者采用MtrX-USS控制软件。

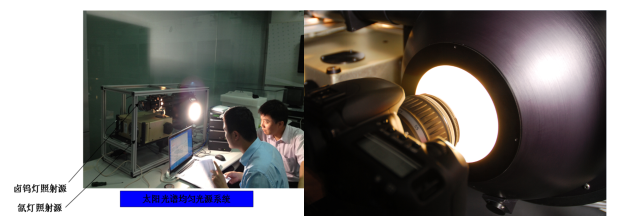

氙灯-卤素灯均匀光源系统:
      蓝菲光学的氙灯-卤素灯均匀光源系统提供均匀可调的扩展光源,其色温可以在3000K到6000K之间调节。是模拟A光源和D55光源的理想选择。





      蓝菲光学的氙灯-卤素灯均匀光源系统(以下简称为XTH系统)性能优越、灵活性高。通过积分球混合氙灯和卤钨灯的光,可以达到1个太阳光常数的太阳光谱(由密歇根环境研究所定义)。将两个光源的光成比例输入,可获得3000K到6000K之间的任何相关色温值。系统是使用3000K色温的卤钨灯和6000K色温的氙灯光源组合而成。两种光源的色温都可以通过光阑从零到最大进行调节。XTH系统有两种型号可选:XTH-1200C和XTH-2000C,XTH-1200C系统的积分球直径为12英寸(30cm),开口直径为4英寸(10cm),XTH-2000C系统的积分球尺寸为直径20英寸(51cm)开口直径为8英寸(20cm)。
      均匀光源系统的积分球内部涂有蓝菲光学的Spectraflect®白色漫反射涂料,其出色的近朗伯反射特性,可以提供非常均匀的输出光。用户可以使用蓝菲光学的电动可变衰减器(VA-200-SC)和电动机控制器(MC-1000)在零到最大输出水平之间自动控制, 通过探测器检测出口的光谱辐射。高动态范围和低噪音的CCD光谱仪能够检测350到1050nm波段的积分球内的光谱分布。系统搭配的光探测器SDA-050-P-RTA和辐射计SC 6000可以校准和监控系统亮度(cd/m2和fL)以保证极佳的线性度。

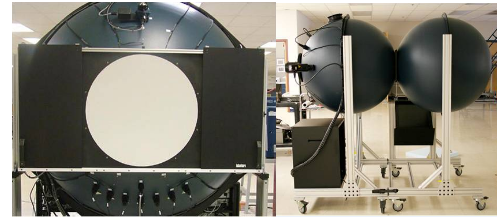

      除了这两种常见的均匀光源系统外,蓝菲光学可根据积分球尺寸、涂层类型、光源排布、光源的种类及数量提供各种不同类型均匀光源系统,亦可根据客户需求定制产品。
