传统的数字示波器的底噪是mV级的，uV级的信号完全被噪声淹没了。即便某些示波器可以将底噪降低至100uV左右，但由于采用旁路模拟触发（触发通道与采集通道性能不一致），触发灵敏度不够，不能对小信号进行稳定有效的触发，无法完成对此类信号的测试。

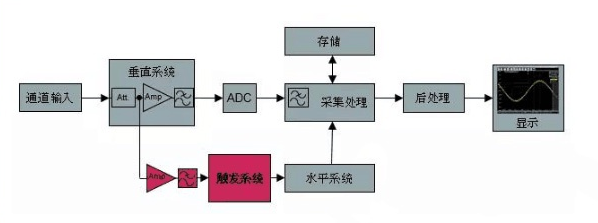

图一：传统数字示波器模拟触发系统

       R&S（罗德与施瓦茨）RTO示波器创新性设计了HD高分辨率工作模式。在该模式下，通过指定带宽，在保证被测信号不受影响的情况下，通过降低带外噪声能量，提高测试信噪比，从而实现高达16Bit的垂直分辨率。通过HD模式，示波器底噪被降低至uV量级，为进行uV级小信号测量提供了技术保障。

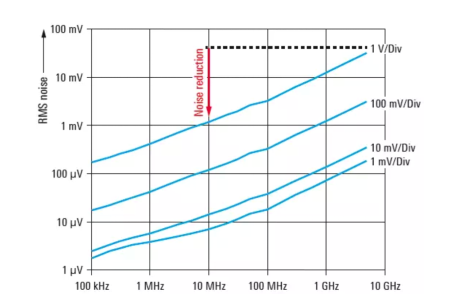

图二：RTO1044 HD模式下的底噪曲线（50ohm, AC RMS值）

      一般来讲，当用示波器在低于10 mV/div 的档位进行测量时，通常会通过限制测量带宽的方法将噪声尽可能地压低。而 R&S RTO却不同：它甚至可以在最敏感的小信号档位提供全带宽，并且用超过 7位有效位的 A/D 转换器来进行信号量化。

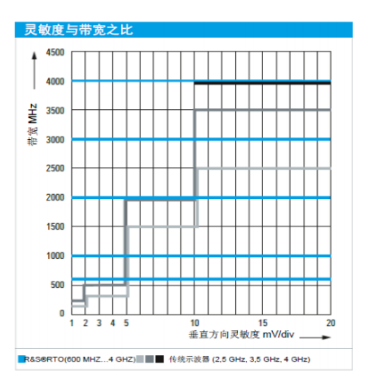

图三：R&S示波器在垂直方向灵敏度达 1 mV/div 的全带宽测量

       同时，R&S RTO数字示波器还设计了创新的数字触发系统，使信号采集和触发在同一通路上完成，保证了触发带宽和低至0.1div以下的触发灵敏度。

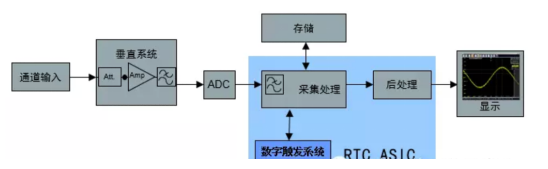

图四：R&S RTO/RTE系列示波器数字触发系统

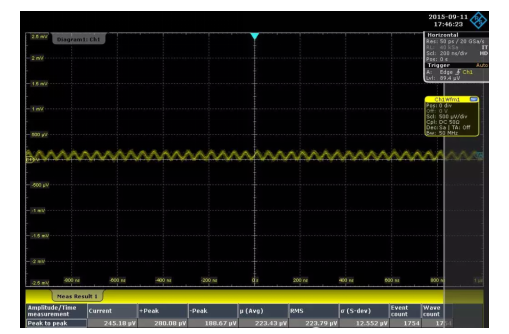

      下图展示了利用RTO示波器对20MHz 50uV RMS正弦信号的实时测试结果，可以看到RTO示波器对这样小的信号仍可进行稳定触发和准确测量。

图五：RTO示波器测试实例

       通过上边的介绍我们可以知道，R&S示波器在uV级信号处理上具有独特的优势，通过HD高分辨率模式和数字触发，完美地解决了uV级信号的测试难题。R&S RTO示波器具备600MHz、1GHz、2GHz和4GHz总共4种带宽，采样率高达20GS/s，标准存储深度高达80MS。卓定电子作为R&S公司华东地区的授权代理商，具备强大的技术支持能力，如果有任何有关示波器的技术问题，欢迎随时联系我们。
