上期介绍到灯具的配光曲线定义、类型、及如何读懂一些常见的配光曲线图。同直观的配光图形相比较，光源（灯具）配光曲线文件的电子格式----IES文件则显得非常神秘。IES用缩略图看到的是它的子午面配光曲线图，也就是它的极坐标曲线图，而用记事本格式打开，你未必就能再识得它，这就是它神秘所在。

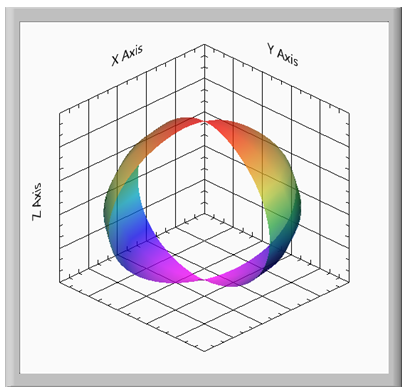

美国LSI 6440T测试的3D配光图

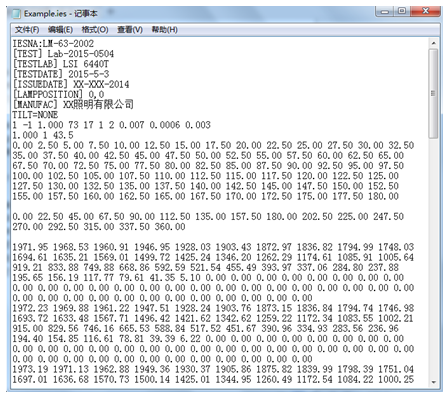

      下面我们以GSC实验室利用美国LSI 6440T分布光度计测试的Example.ies文件为例，逐条详细讲解，揭开其神秘面纱。
IESNA:LM-63-2002
      目前使用的2002年标准已获得美国国家标准学会(ANSI)批准认可，IESNA LM-63-2002已经成为北美使用的配光文件格式“*.ies”。
[TEST] Lab-2015-0504
      GSC检测报告的编号。
[TESTLAB] LSI 6440T
      实验室名称美国LSI公司。
[TESTDATE] 2015-5-3
      检测时间，即2015年5月3日。
[ISSUEDATE] XX-XXX-2014
      灯具制造商发行IES文件的日期
[LAMPPOSITION]
      它指的是虚拟点光源的坐标位置，基本上会以0，0坐为坐标圆点。
[MANUFAC] XX照明有限公司
      灯具制造厂商XX照明有限公司。
TILT=NONE
      NONE表示此款灯具的光源倾斜产生的光输出变化为“光输出无变化”。

1 -1 1.000 73 17 1 2 0.007 0.006 0.003
1.000 1 43.5
      依次表示光源数量（1）、起始光通量（-1）、光强值的倍数（通常是1.000）、垂直角度的个数（73）、水平角度的个数（17）、测试类型Type C(1)、单位meter（2）、发光面宽度width(0.007)、发光面长度length（0.006）、发光面高度height(0.003)、安定器系数（1.000）、未来使用系数（1）、灯具输入功率（43.5W）。

0.00 2.50 5.00 7.50 ......175.00 177.50 180.00 （共73个数据）

      光度测定报告中的垂直角度以2.5°递增，对于Type C测试平面，第一个值是0°最后一个值是180°。

0.00 22.50 45.00 67.50  ... ...  292.50 315.00 337.50 360.00（共17个数据）

      光度测定报告中的水平角度以22.5°递增，对于Type C测试平面，第一个值永远是0°。

1971.95 1968.53 1960.91 ... ... 0.0 0.0 0.0（此处有省略，共73个数据）

1972.23 1969.88 1961.22 ... ... 0.0 0.0 0.0（同上）

1973.19 1971.13 1962.88 ... ... 0.0 0.0 0.0（同上）
... ...
... ...（此处省略11列，共17列数据）
... ...
1973.19 1971.13 1962.88 ... ... 0.0 0.0 0.0 （此处有省略，共73个数据）
1972.23 1969.88 1961.22 ... ... 0.0 0.0 0.0 （同上）
1971.95 1968.53 1960.91 ... ... 0.0 0.0 0.0 （同上）
      从第一行到最后一行中每一行水平角度的所有光强值。而每一列对应于垂直角度的所有光强值。以上数据虽很多，意思很简单，它们其实是与那两个角度数据对应的光强值。
       以上就是内容较为完整的IES文件。为了加深认识和理解，可以对照查看下图。

      相信通过本期文章的讲解，大家会觉得IES文件其实并没多么神秘，它只是一种以数据形式表现的配光曲线而已。其实这些数据的变化与配光曲线的走向是一一对应的，也正因为有了这些数据才绘制出如此漂亮直观的配光图形。
      如果你足够的了解它，你甚至还可以修改它，做出自己想要的IES文件。另外结合上期对配光曲线的认知，相信你对灯具的测试参数结果认知、判断、处理、分析能够达到一个新的高度。
