Labsphere积分球系统优势(一)

发布时间： 2015-10-10 　浏览次数: 　作者：卓定科技

积分球系统是照明行业常用的检测设备之一，而一些知名度较高的品牌如Labsphere往往受到质检机构、计量机构、第三方检测单位以及一些大中型照明企业的青睐。为什么Labsphere积分球系统会如此受欢迎？一是这些单位对检测的自我要求高，二是Labsphere积分球系统有一些独特的优势。下面就Labsphere积分球系统技术方面的特点简单介绍一下
积分球涂层

积分球的作用是将待测样品的光收集并最大限度均匀化，在积分球球壁任意一点的光信号与其它任何一处（单位面积）的光信号一致，光纤或探头在任何位置收集的光信号都能代表待测样品。这就对积分球涂层的可见光光谱范围内的漫反射率、朗伯特性、光谱选择性等有极高的要求。

1、 Labsphere的积分球涂层具有极高的漫反射率，其中Spectraflect在可见光光谱范围内的漫反射率≥98%，假设一个积分球的反射率为98%，经过15次反射，光通量衰减至73.86%，约为26.14%的光通量被吸收，而假设反射率为94%，则经过15次反射，光通量衰减至39.53%，约为60.74%的光通量被吸收，从这里就可以看出，反射率相差4%的积分球，经过15次反射以后，最后被涂层吸收的光通量差异非常大，超过了一倍，而积分球的基本原理是希望光通过无限次反射，使光的衰减尽量小，最终达到光的均匀化，Labsphere的Spectraflect和Spectralon，他们给测量带来的优势如下：①可以将待测光反射更多次，②光源发出的光被更均匀化，③减小挡板的影响，④减小投射灯的方向性影响，⑤可以提高信号的响应能力，尤其是小功率光源；
2、近乎完美的朗伯特性（漫反射性能），即向各个方向的反射非常均匀，而不是向某些方向反射强但朝另外一些方向反射弱；
3、性能可靠稳定，能够在球体的整个生命周期中提供一致的光积分性能；
4、平稳的光谱反射率特性，对各个波段的光谱选择性一致，有些品牌的积分球涂层在使用一段时间后会发黄，对待测样品除黄光以外其它波段的光有较强的吸收，导致测量结果偏差较大；

5、涂料经久耐用，不会水解，不脱落，这一点对于江南及华南地区特别重要。中国的江南和华南地区空气潮湿，普通涂料在潮湿空气中非常容易受潮并发生水解，用手触摸有粘手的感觉。当天气放晴空气干燥后，涂料变干变硬。多个回合后，涂料就会开裂，甚至脱落。Labsphere的Spectraflect涂料没有这样的缺点。

1）抗氧化能力强，不易变黄，重新喷涂时易清理。灯具在积分球内部测量时，会使其内部温度升高，普通涂料在此高温下就会氧化，进而发黄，从而影响其漫反射特性和光谱选择性。通常情况下，硫酸钡涂料使用1-2年就会发黄。Labsphere的Spectraflect涂料耐高温，不易氧化，所以可以长期使用，通常使用10年而不会发黄。

2）涂料无污染、无异味，这一点很重要，但很容易被忽视，积分球涂层是化学材料，一些品牌的积分球涂层异味很重，而行业内很多检测人员往往是未婚未育人群，异味较重的积分球涂层对人体危害较大。

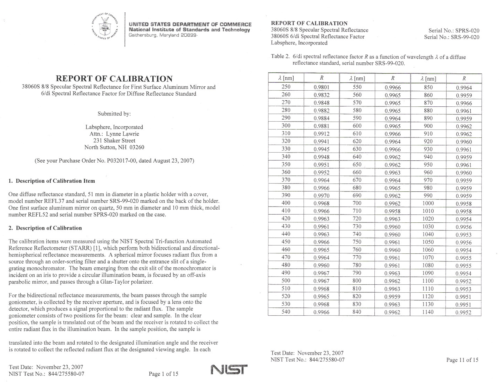

图1、NIST出具的Labsphere积分球涂层反射率校准报告
