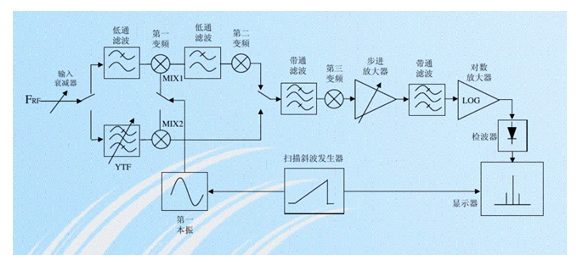

大家使用的频谱分析仪基本都是超外差式的频谱分析仪，今天我们来简单介绍一下它的工作原理。超外差式频谱分析仪的简化原理框图如下：

      如图，射频信号经输入衰减器后被分成两路，分别输入到高、低两个波段。而在低波段，频率为9kHz～2.95GHz的信号被切换到第一变频器中的基波混频器部分（MXR1），得到第一中频F1IF（3.9214MHz），F1IF经过第二变频器得到第二中频F2IF（321.4MHz）；在高波段，频率为2.75GHz～22GHz的信号被切换到预选器（YTF），预选后的信号输入到第一变频器中的谐波混频器部分（MXR2），得到第二中频F2IF，F2IF经第三变频器变化得到第三中频F3IF（21.4MHz）。
      变频器的作用是将微波信号变换成低频，对于频率范围为9kHz～22GHz的宽带频谱仪，它的第一变频器中包含有两个混频器，一个是用于低波段的基波混频器，另一个是用于高波段的谐波混频器。变频器中还包含6dB衰减器、单刀双掷开关及匹配网络等。因此，第一变频器是宽带频谱仪中最关键的微波部件之一。
      第二变频器主要完成第一中频到第二中频的变换。本振频率是3.6GHz，它是由600MHz倍频获得。
      第三变频器将第二中频变换成第三中频，其本振为300MHz。
      步进增益放大器对第三中频信号进行放大，主要用于参考电平和衰减器变化是整机增益的调整。
      对数放大器是将信号做对数处理，扩大测量显示动态范围。交流信号由检波器转化成视频信号，再进行数字量化。经过各种运算得到的测量结果最终会输出到显示器上。

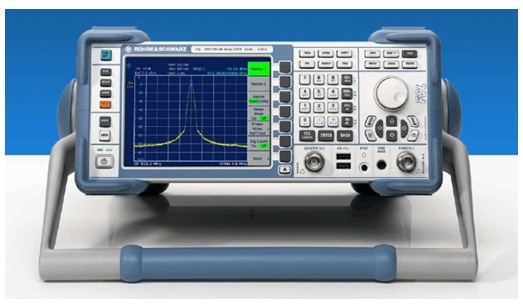

      作为无线测试仪器供应商，罗德与施瓦茨公司的频谱分析仪大家族中有上十个系列高达40余款产品，从经济型的频谱分析仪到高端的频谱分析仪，从手持式的频谱分析仪到桌上型的频谱分析仪，应有尽有。在使用得比较多的6GHz以下的频谱分析仪中我们推荐FSL3和FSL6，这是性价比非常高的产品。
